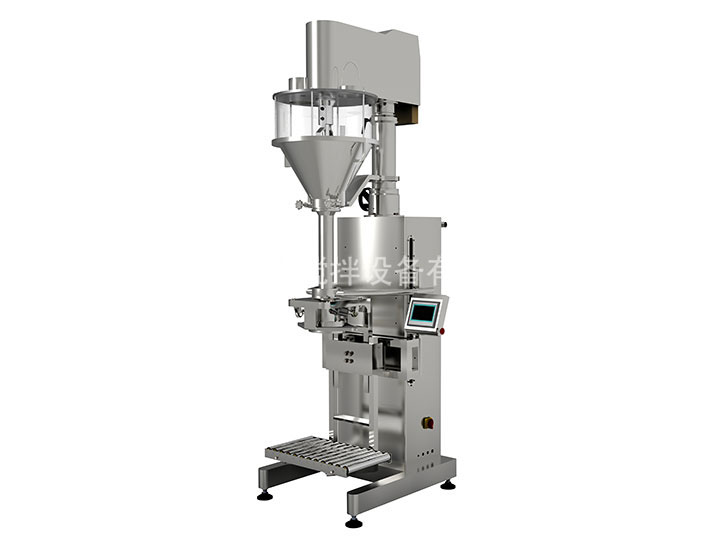

XY-TC-D2型稱重式螺桿充填包裝機
1.簡要說明
該機主要針對容易揚塵的超細粉末及高精度的包裝要求而開發設計，根據裝在容器下面的重量傳感器給出的信號完成雙速充填、計量及升降等工作，適用于包裝添加劑、碳粉、滅火器干粉、其它超細粉末、及有高精度包裝要求的粉末等。
該機主要針對容易揚塵的超細粉末及高精度的包裝要求而開發設計，根據裝在容器下面的重量傳感器給出的信號完成雙速充填、計量及升降等工作，適用于包裝添加劑、碳粉、滅火器干粉、其它超細粉末、及有高精度包裝要求的粉末等。
2.主要特征
容器托盤下裝有重量傳感器，根據預先設定的重量進行快速和慢速充填，保證高包裝精度。
伺服馬達帶動托盤升降，升降速度可任意設定，充填時基本上無粉塵揚出污染環境。
伺服馬達及伺服驅動控制螺桿，性能穩定、精度高。
PLC控制、觸摸屏人機界面顯示，操作簡便。
全不銹鋼結構；組合式料箱，清洗方便。
充填頭配有手輪調整高度，輕松實現多種規格包裝。
固定式螺桿安裝結構，充填時不會影響物料性質。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同時容器下降 → 重量達到預量值 → 慢速充填 → 重量達到目標值 → 人工取出容器。
氣動夾袋裝置和托罐裝置可供選擇，只需選擇不同裝置，即可滿足罐裝和袋裝要求。
3.主要參數
4.配置清單 容器托盤下裝有重量傳感器，根據預先設定的重量進行快速和慢速充填，保證高包裝精度。
伺服馬達帶動托盤升降，升降速度可任意設定，充填時基本上無粉塵揚出污染環境。
伺服馬達及伺服驅動控制螺桿，性能穩定、精度高。
PLC控制、觸摸屏人機界面顯示，操作簡便。
全不銹鋼結構；組合式料箱，清洗方便。
充填頭配有手輪調整高度，輕松實現多種規格包裝。
固定式螺桿安裝結構，充填時不會影響物料性質。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同時容器下降 → 重量達到預量值 → 慢速充填 → 重量達到目標值 → 人工取出容器。
氣動夾袋裝置和托罐裝置可供選擇，只需選擇不同裝置，即可滿足罐裝和袋裝要求。
3.主要參數
| 包裝重量 | 10kg - 30kg |
| 包裝精度 | ≤±0.1-0.2% |
| 包裝速度 | 1 - 3次/分鐘 |
| 電源 | 3P AC208 - 415V 50/60Hz |
| 整機功率 | 6KW |
| 整機重量 | 700kg |

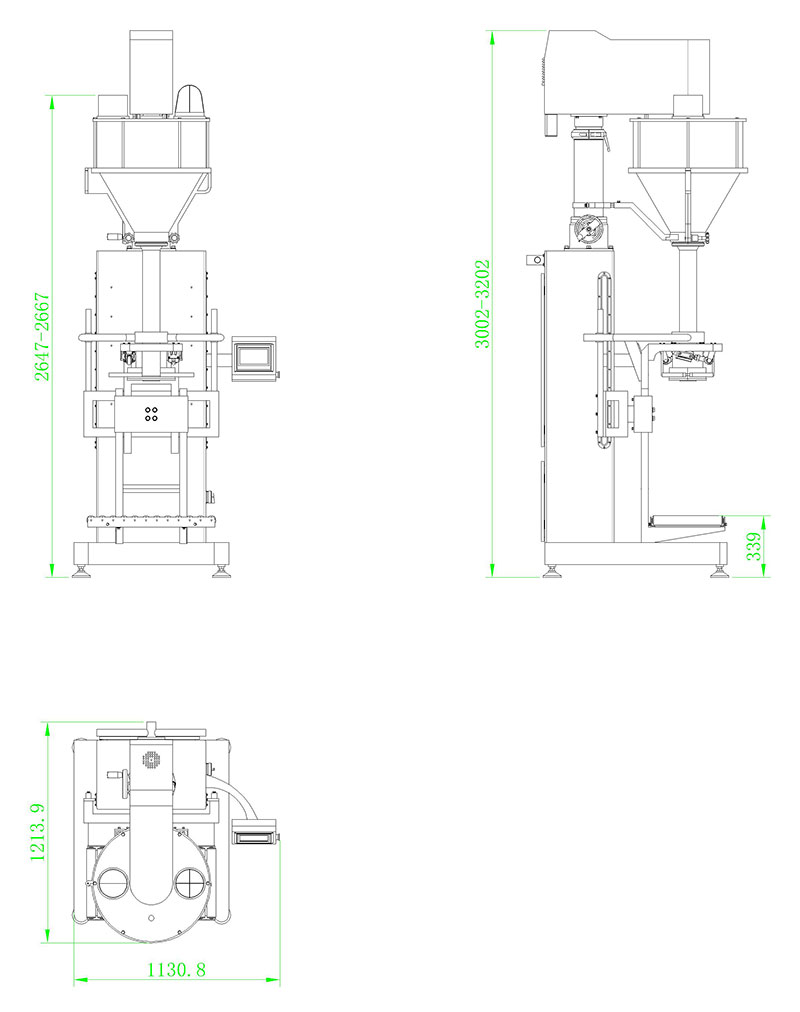

| 整機體積 | 1135×980×3200mm |
| 料箱容積 | 80 L |
| 序號 | 名稱 | 型號規格 | 產地品牌 |
| 1 | 不銹鋼 | SUS304 | 中國 |
| 2 | PLC | 德國西門子 | |
| 3 | 觸摸屏 | 德國西門子 | |
| 4 | 充填伺服馬達 | 3KW | 松下 |
| 5 | 充填伺服驅動器 | 3KW | 松下 |
| 6 | 攪拌減速電機 | 1.5KW | 臺州清華紫光 |
| 7 | 電磁閥 | 臺灣新恭 | |
| 8 | 氣缸 | MA50X50 | 臺灣亞德克 |
| 9 | 升降伺服馬達 | 1.5KW | 松下 |
| 10 | 升降伺服驅動器 | 1.5KW | 松下 |
| 11 | 升降減速器 | RV50/7.5 | 上海賽尼 |
| 12 | 電源開關 | HZ5BGS | 溫州長信 |
| 13 | 斷路器 | 施耐德 | |
| 14 | 急停開關 | 施耐德 | |
| 15 | 濾波器 | ZYH-EB-10A | 北京中宇豪 |
| 16 | 交流接觸器 | CJX2 1210 | 溫州正泰 |
| 17 | 熱繼電器 | NR2-25 | 溫州正泰 |
| 18 | 直流繼電器 | MY2NJ 24DC | 日本歐姆龍 |
| 19 | 開關電源 | 常州誠聯 | |
| 20 | 稱重傳感器 | IL150 | 梅特勒-托利多 |
| 21 | 光電傳感器 | BR100-DDT | 韓國奧托尼克斯 |
| 22 | 料位傳感器 | NL-2000 | 上海雅鴻 |
| 23 | 變頻器 | VFD-015EL(1.5KW)380V | 臺灣臺達 |
| 序號 | 名稱 | 型號 | 單位 | 數量 | 備注 |
| 1 | 呆扳手 | 支 | 2 | 工具 | |
| 2 | 活動扳手 | 支 | 1 | 工具 | |
| 3 | 內六角扳手 | 套 | 1 | 工具 | |
| 4 | 十字螺絲刀 | 把 | 2 | 工具 | |
| 5 | 一字螺絲刀 | 把 | 2 | 工具 | |
| 6 | 腳踏開關 | 只 | 1 | 附件 | |
| 7 | 插座 | 只 | 1 | 附件 | |
| 8 | 加壓盤 | 只 | 1 | 附件 | |
| 9 | 砝碼 | 10KG | 個 | 1 | 附件 |
| 10 | 螺旋 | 套 | 1 | 附件 | |
| 11 | 使用說明書 | 份 | 1 | 文件 |
